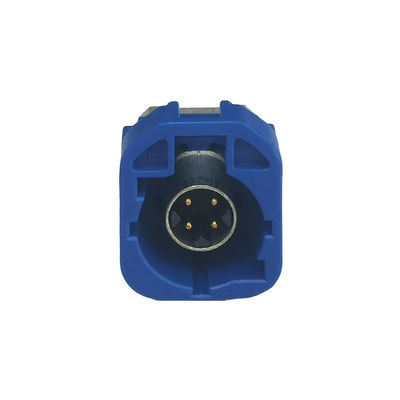

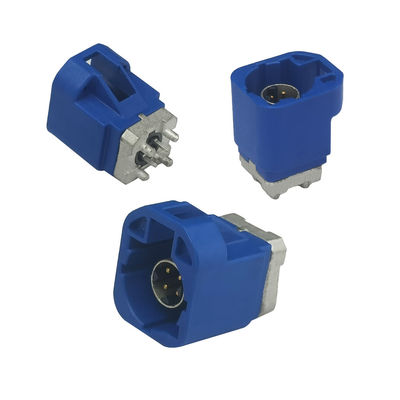

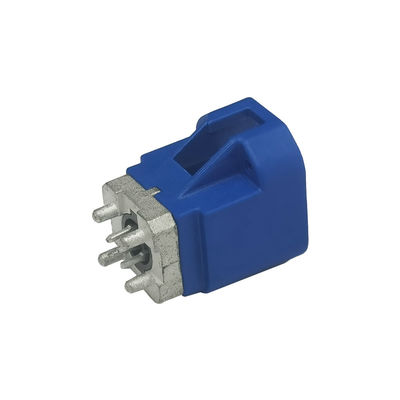

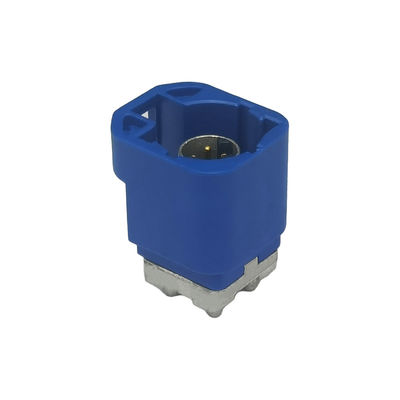

FAKRA HSD LVDS 4Pin PCB マウント 4 コンタクトピンのコネクタ
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 動作電圧 | 60ボルトrms | マウントタイプ | PCB/Panelの台紙 |
|---|---|---|---|
| ポジション数 | 4 Pin | オリエンテーション | ストレートタイプ |
| 動作温度 | -40°C から +105°C | 阻力 | 100Ω |
| サービス | OEM ODMは受け入れる | MOQ | 20個 |
製品の説明
製品説明:
これは低電圧の差分信号を 送信する高度なデジタルシステムで 交信や外部からの干渉を 効果的にブロックしますこの完全に遮断された接続システムは,最適なパフォーマンスを確保するために100 Ωの遮断された扭曲クアッドケーブルを使用します..
この高速データコネクタは標準HSDシステムのコンポーネントを利用し,コスト効率が高く信頼性があります.HSD は,Ethernet アプリケーションで一般的に使用され,自動車産業の厳しい要求を満たすために特別に設計されています..
自動車市場向けに特化したHSDインターコネクトシステムは,LVDSカメラ,USB,IEEE1394などのアプリケーションに最適です.このシステムは,機械鍵付けなどの重要な機能を提供しています.固定自動車業界の世界的な基準を満たす コンパクトなサイズです
特徴:
高速データ (HSD) は,完全にシールドされた相互接続システムを利用します.
HSDシステムは100 Ωで動作するように設計され,シールドされた扭曲クワッドケーブルを収容することができる.この先進システムは,安全で効率的なデータ転送を促進する主要な機能を提供しています.
- 主要ロックと副次ロックのための二重ロックメカニズム
- クリップ接続方法を使用.
- ケーブルを固定する強い力がある
- プラスチック製のコーディングオプションは 接続障害を防ぎます
- コンタクトピン損傷防止が保証されます.
技術パラメータ:
| HSD | |
| コード HSD+2 | A.B.C.D.E.F.Z. |
| PIN番号 | 4つの信号ピン,2つの電源ピン |
| ケーブル | 例えばダカール 535,ダカール 636 |
| パッキングユニット | 要求に応じて |
| 電気データ | |
| インペデンス | 100Ω |
| 周波数範囲はケーブル種類によって異なります | DCから6GHz |
| シグナル接触抵抗 | ≤10 mΩ |
| 外部接触抵抗 | ≤7.5 mΩ |
| 試験電圧 | 250 V rms |
| 動作電圧 | 60 V rms |
| メカニカルデータ | |
| 交尾サイクル | ≥25 |
| 戦闘力 | ≤30 N |
| 引き離す力 | ≥5N |
| 固定力ロック | ≥ 110N |
| 環境データ | |
| 温度範囲 | -40°Cから+105°C |
応用:
HSD インターコネクト システムの主要用途
HSDシステムは,以下を含む様々な自動車電子機器で広く使用されています.
- 電気通信産業ラジオベースステーション
- デジタルインフォテインメント電子機器交通機関にエンターテイメントと接続機能を提供する
- デジタル対称ネットワーク高速データ転送を可能にする 先進的な運転手支援システムやその他の電子部品
先端技術との互換性
HSD インターコネクト システムはUSBバージョン1.0,2.0そして3.0ほかにも産業基準例えばLVDS,イーサネット,IEEE 1394 (ファイアワイヤー)そしてGVIFこの多用性により,自動車用途では非常に柔軟で信頼性の高い選択になります.
HSDコード:
カスタマイズ:
OEMとODMの依頼を歓迎し,ケーブルタイプ,コネクタタイプ,ケーブル長さのカスタマイズ可能なオプションを提供しています.お客様の特定の要求は,個別ソリューションを提供するために慎重に考慮されます.更に援助を要請してください..
サポートとサービス
- OEMとODMの注文は歓迎されます.
- 無料のサンプルが用意されています.お客様は宅配費のみを支払う必要があります.
- 柔軟な物流ソリューションを提供しています
- 迅速な配達と卓越したサービスに頼れ.
