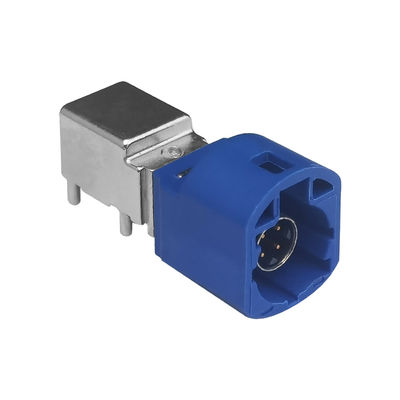

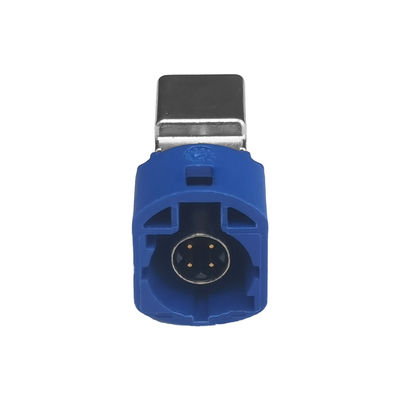

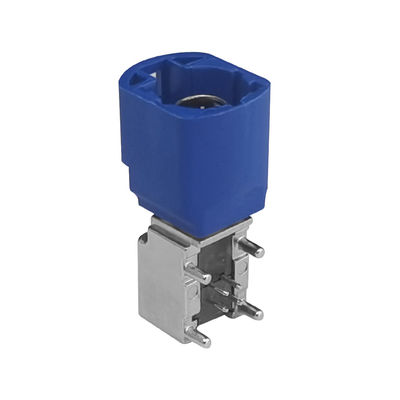

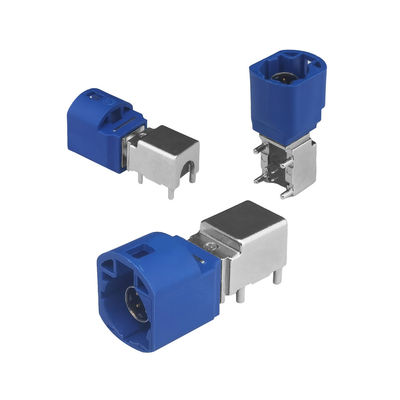

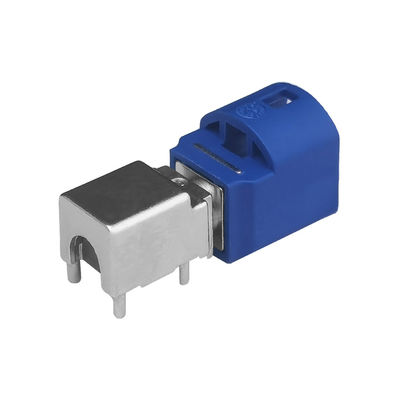

FAKRA HSDコネクタ 車用アンテナ接続用 右角型
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| マウントタイプ | PCB/Panelの台紙 | 動作温度 | -40°C から +105°C |
|---|---|---|---|
| ポジション数 | 4 Pin | 交尾 サイクル | ≥25 |
| 周波数範囲 | DCから6GHz | 申請 | LVDSカメラ,USB,IEEE 1394 アプリケーション |
| サービス | OEM ODMは受け入れる | MOQ | 20個 |
製品の説明
製品説明:
これは低電圧差信号のための高性能デジタルシステムです
HSDシステムは,クロスストークや外部からの干渉を防止するために特別に設計されており,データ送信に非常に信頼性の高いソリューションとなっています.完全に遮蔽された 100 Ω のインターコネクトシステムを使用します遮蔽された四角ケーブルを処理できる
効率 と 多用 性
HSDシステムには最適な性能に必要なすべての部品が含まれていて,コスト効率がよく知られています.特に高速データ送信に適しており,イーサネットアプリケーションで頻繁に使用されています.このシステムは自動車産業の厳しい要求にも満たされています
自動車用用途のために設計された
HSDインターコネクトシステムは,LVDSカメラ,USB,IEEE 1394アプリケーションなどの目的で,自動車市場のために特別に設計されています.カラーコードオプション設計され,コンパクトなサイズを維持しながら,世界の自動車の要求を満たす.
特徴:
HSDインターコネクトシステム
HSDインターコネクト・システム (HSD Interconnect System) は,高品質のケーブル接続のための革命的なソリューションです. 100オムで動作するように設計され,シールドされた扭曲四重ケーブルを収容することができます.このシステムの特徴は,:
- 主要ロックと副次ロックのための二重ロックメカニズム
- 安全な接続のために使用されたクリップ接続方法
- 信頼性の高い接続のための高ケーブル保持力
- 接続不良を防ぐため,プラスチックのホイスの効率的なコーディングオプション
- コンタクトピン損傷を防ぐための対策
二重ロックメカニズムは,強く耐久的な接続を保証し,クリップ接続方法は,さらに安定性を高めます.高いケーブル保持力が安全な接続を保証します.断断のリスクを最小限に抑えるプラスチックのホイスの効率的なコードオプションにより,適切なケーブルを識別し接続し,誤りの可能性を軽減します.システムもコンタクトピン損傷を防ぐために予防措置をとる接続器の長寿と機能性を保証します
技術パラメータ:
| HSD | |
| コード HSD+2 | A.B.C.D.E.F.Z. |
| PIN番号 | 4つの信号ピン,2つの電源ピン |
| ケーブル | 例えばダカール 535,ダカール 636 |
| パッキングユニット | 要求に応じて |
| 電気データ | |
| インペデンス | 100Ω |
| 周波数範囲はケーブル種類によって異なります | DCから6GHz |
| シグナル接触抵抗 | ≤10 mΩ |
| 外部接触抵抗 | ≤7.5 mΩ |
| 試験電圧 | 250 V rms |
| 動作電圧 | 60 V rms |
| メカニカルデータ | |
| 交尾サイクル | ≥25 |
| 戦闘力 | ≤30 N |
| 引き離す力 | ≥5N |
| 固定力ロック | ≥ 110N |
| 環境データ | |
| 温度範囲 | -40°Cから+105°C |
応用:
HSDインターコネクトシステムは,LVDSカメラ,USBデバイス,IEEE 1394接続などのアプリケーションで,自動車市場での使用のために特別に設計されています.先進的な機能が備わっている機械鍵,ロックメカニズム,カスタマイズ可能なカラーコード,そして世界の自動車産業の基準と要求を満たすコンパクトなサイズを含む.
この汎用的な相互接続システムは,自動車のみに限られていません.特にラジオ基地局とデジタルインフォテインメント電子機器の分野でさらに,このシステムはデジタル対称ネットワークにも適しており,USB 1などの様々な一般的なプロトコルと互換性があります.02 について03 について0LVDS,イーサネット,IEEE 1394 (ファイアワイヤー) とGVIF
HSDコード:
カスタマイズ:
OEMとODMの依頼を歓迎し,ケーブルタイプ,コネクタタイプ,ケーブル長さのカスタマイズ可能なオプションを提供しています.お客様の特定の要求は,個別ソリューションを提供するために慎重に考慮されます.更に援助を要請してください..
サポートとサービス
- OEMとODMの注文は歓迎されます.
- 無料のサンプルが用意されています.お客様は宅配費のみを支払う必要があります.
- 柔軟な物流ソリューションを提供しています
- 迅速な配達と卓越したサービスに頼れ.
